测量原理(Measurement Principle)
本机采用白光共焦传感器扫描法进行表面形貌测量,经过计算得到Wafer几何尺寸特征值。
功能设计(Function)
本机适用于测量6"、8"和12"硅(Si)、玻璃(Glass)、碳化硅(SIC)、陶瓷(Ceramic)、金刚石(Diamond)、蓝宝石(Sapphire)、碳酸锂(LT)、铌酸锂(LN)、砷化镓(GaAs)、等二、三、四代半导体材料 & 金属材料(Metal)的微观表面形貌特征。可以精确获取THK、TTV、TIR、WARP、SORI和BOW等几何参数。
性能参数(Specification)
Parameter |
Value |
分辨率(Z axis Resolution) |
0.02μm |
传感器重复性(Repeatability) |
0.20μm
|
测量精度(Accuracy) |
±0.5μm(双抛片)
|
测量点数(Measured Data Points) |
400~10000 |
厚度精度(Thickness) |
±0.5μm(双抛片) |
Mapping50/ 12英寸速度(Speed) |
10 Minuts/P(米字模式) |
环境要求(Enviromental Requirements)
仪器外扩/重量:L1650*W1600*H1900(MM)/1500Kg
电源:AC220V/50HZ/1KW(带地线/空间无强磁干扰)
洁净度:千级(环境内无酸无碱(气))
温/湿度:23℃±2℃/≤70%
操作界面(Main Interface)

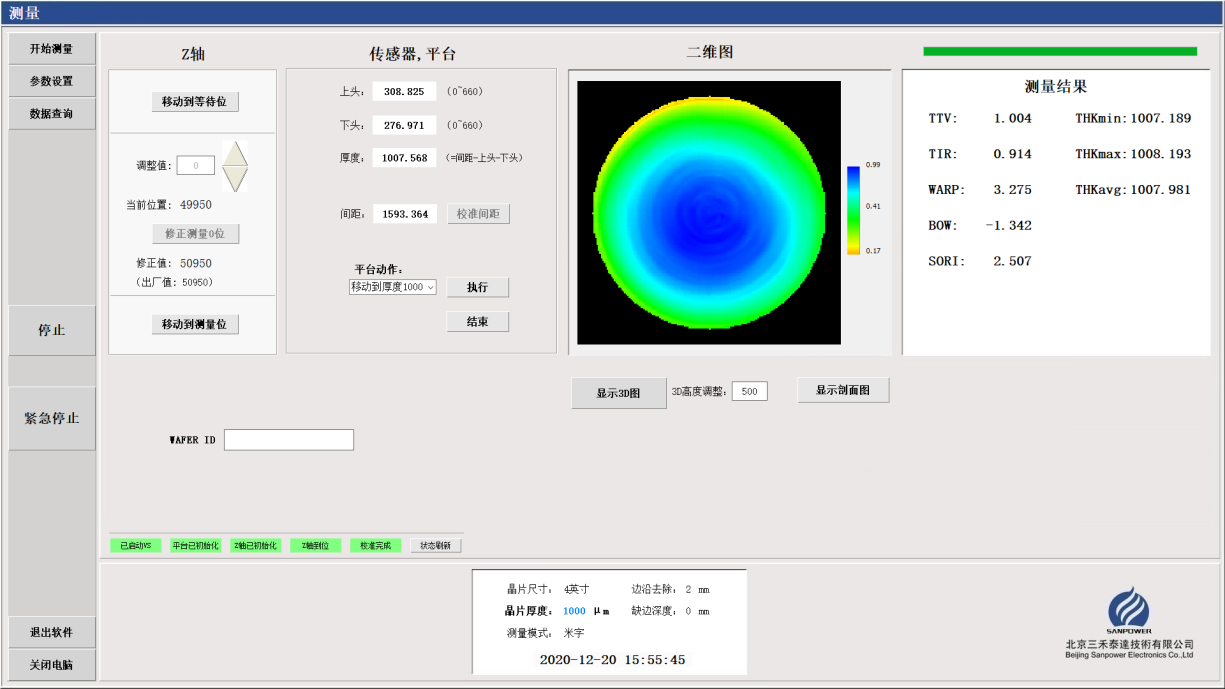

操作界面如下图所示,界面简单,便于操作。

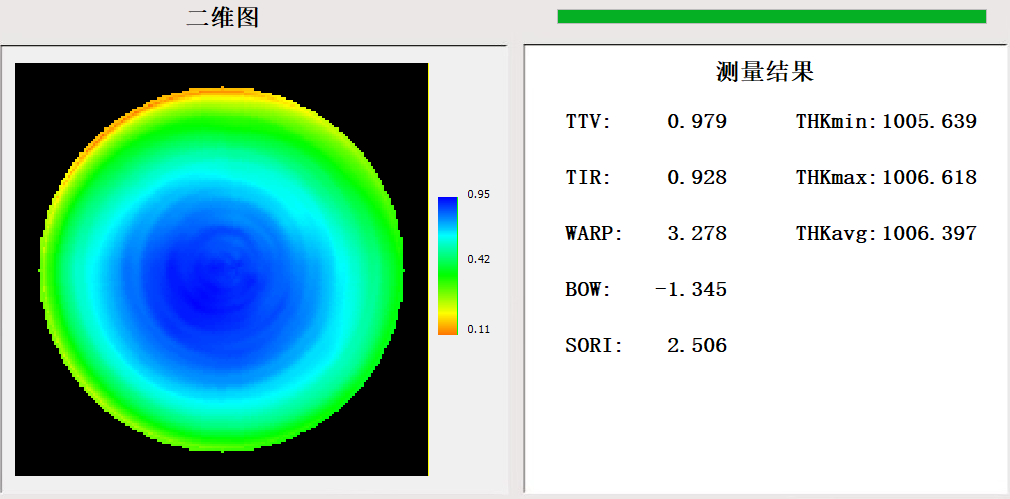

结果界面(Result Interface)
硬件组成(Constrution)

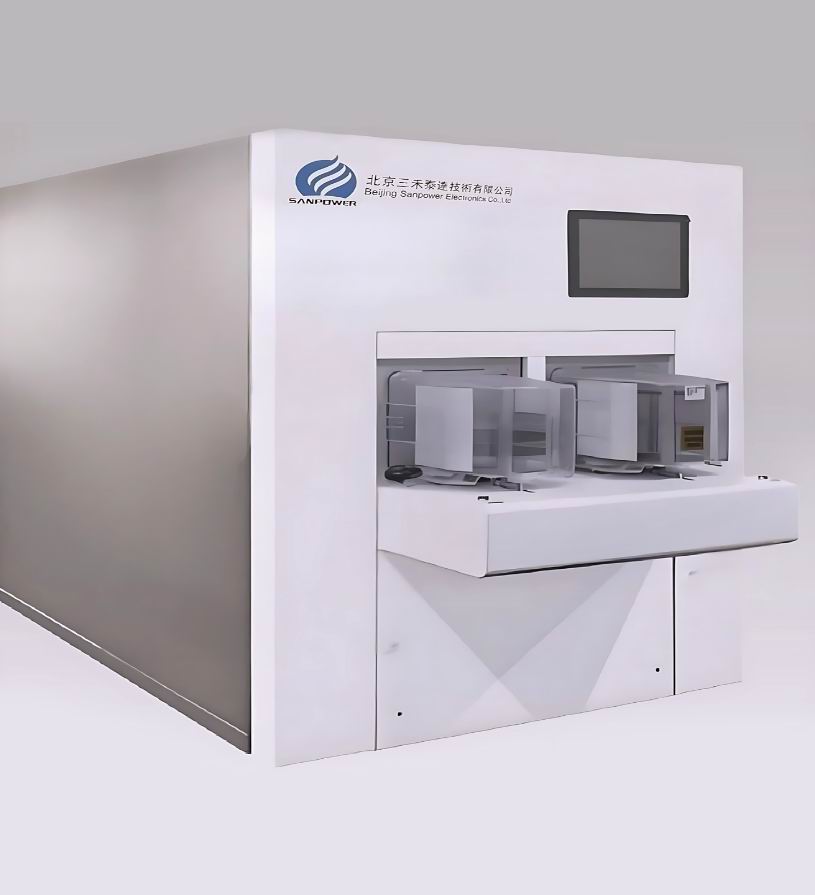

本机由光源系统、运动平台系统、传片机械手系统(含alingner)、OCR模块、机械支撑系统、控制及计算系统六部分构成
