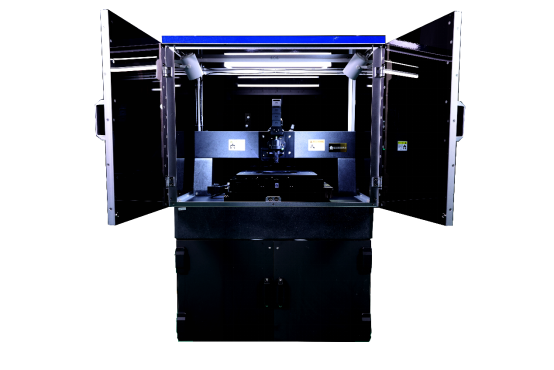

LST-200H型半自动共焦平整度测试仪
Wafer Flatness Analyzer
测量原理(Measurement Principle)
本机采用白光共焦传感器扫描法进行表面形貌测量,经过计算得到Wafer几何尺寸特征值。
功能设计(Function)
本机适用于测量4"、6"、8"碳化硅(SIC)、金刚石(Diamond)、氧化镓(GaOx)蓝宝石(Sapphire)、碳酸锂(LT)、铌酸锂(LN)、砷化镓(GaAs)、磷化铟(LnP)、硅(Si)、锗(Ge)、陶瓷(Ceramic)等二、三、四代半导体材料、玻璃(Glass) & 金属材料(Metal)的微观表面形貌特征。可以精确获取THK、TTV、TIR、WARP、SORI和BOW等几何参数。
性能参数(Specification)
Parameter |
Value |
分辨率(Resolution) |
0.05μm |
传感器重复性(Repeatability) |
0.20μm
|
测量精度(Accuracy) |
±0.5μm(双抛片)
|
测量点数(Measured Data Points) |
1个/50μm |
厚度精度(Thickness) |
±0.5μm(双抛片) |
测试速度(Speed) |
35s/片(米字模式) |
环境要求(Enviromental Requirements)
仪器外扩:L920*W800*H1370(MM)
仪器重量: 500Kg
电源:AC220V/50HZ/1KW(带地线/空间无强磁干扰)
洁净度:万级(含)以上(环境内无酸碱气体)
地面:隔振地面
温/湿度:23℃±2℃/≤70%;无水气凝结

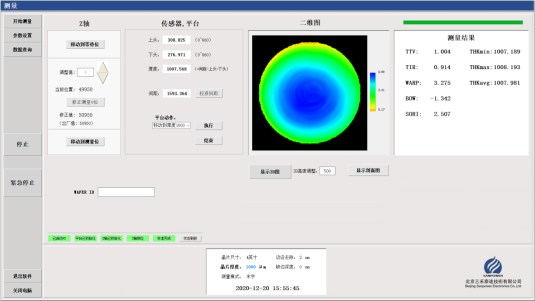

操作界面(Main Interface)
操作界面如下图所示,界面简单,便于操作。
结果界面(Result Interface)
